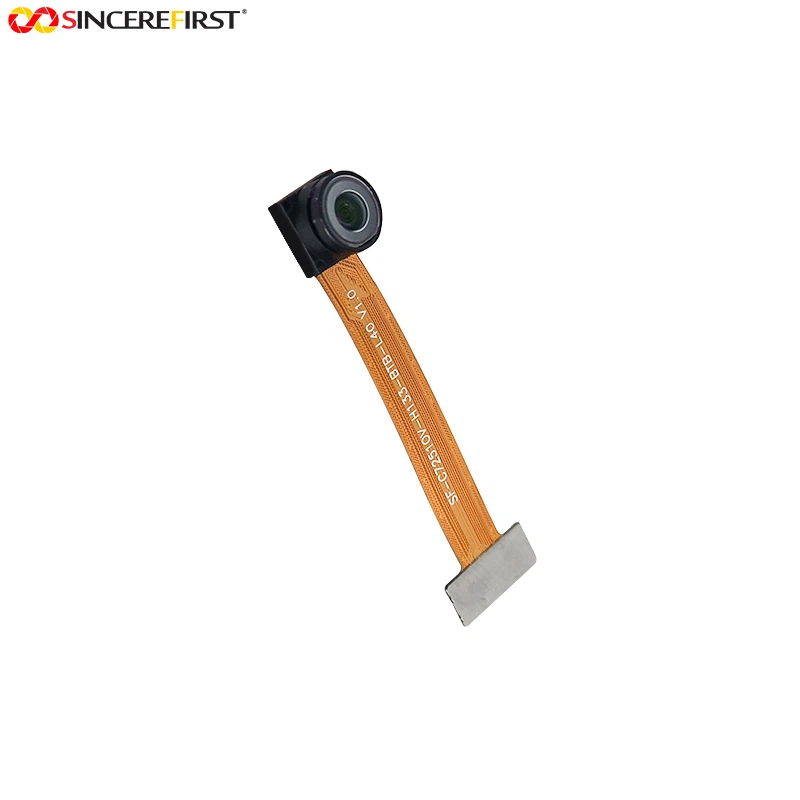

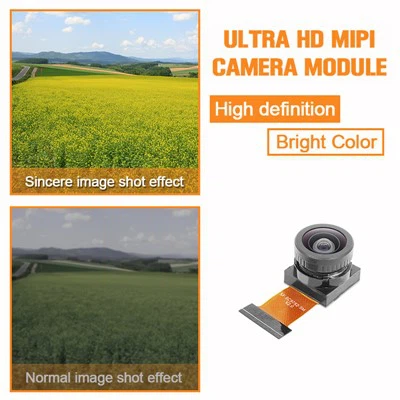

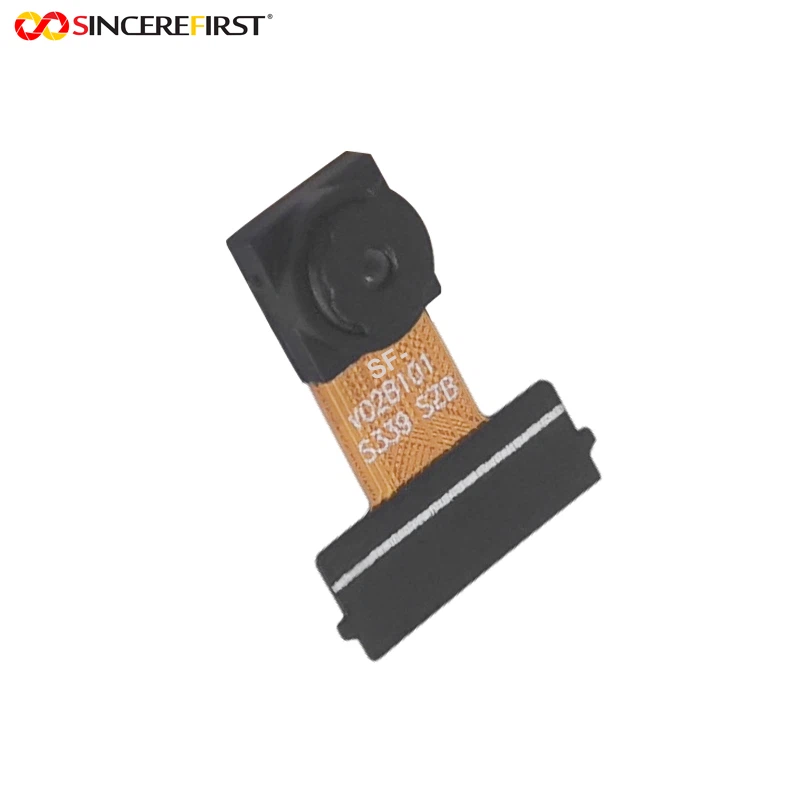

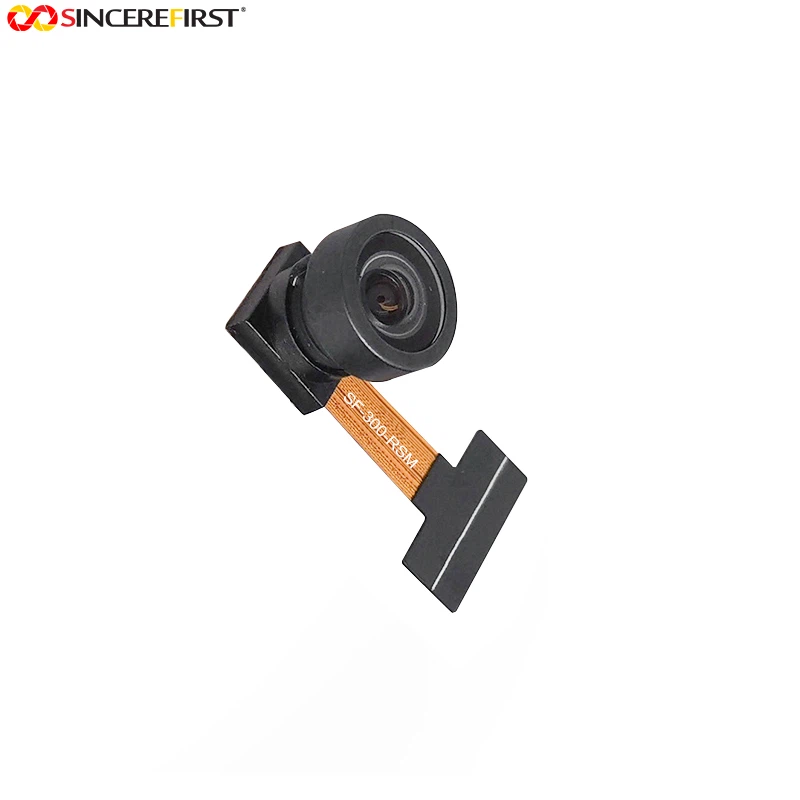

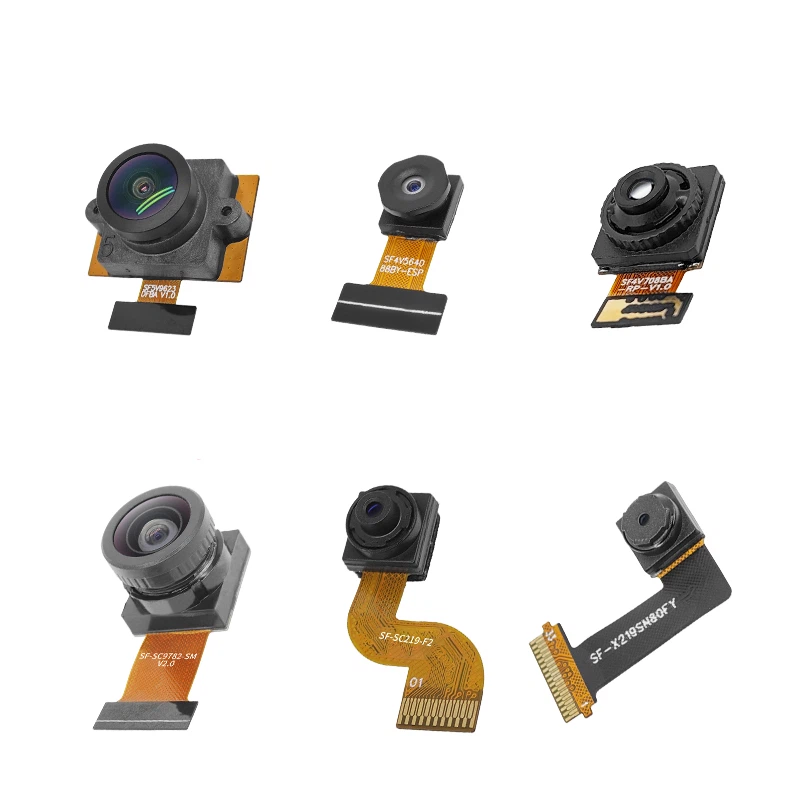

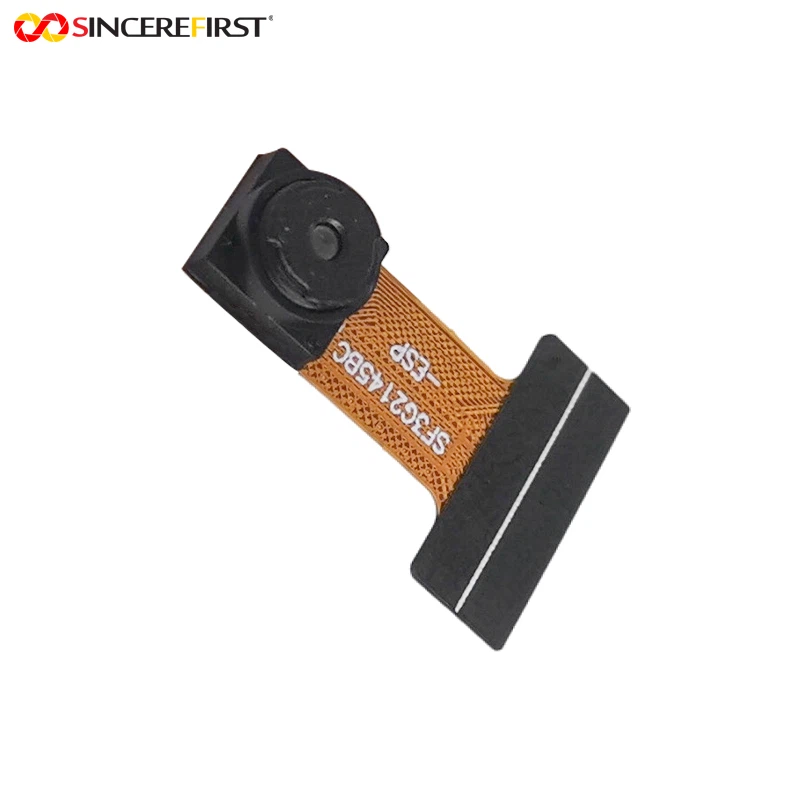

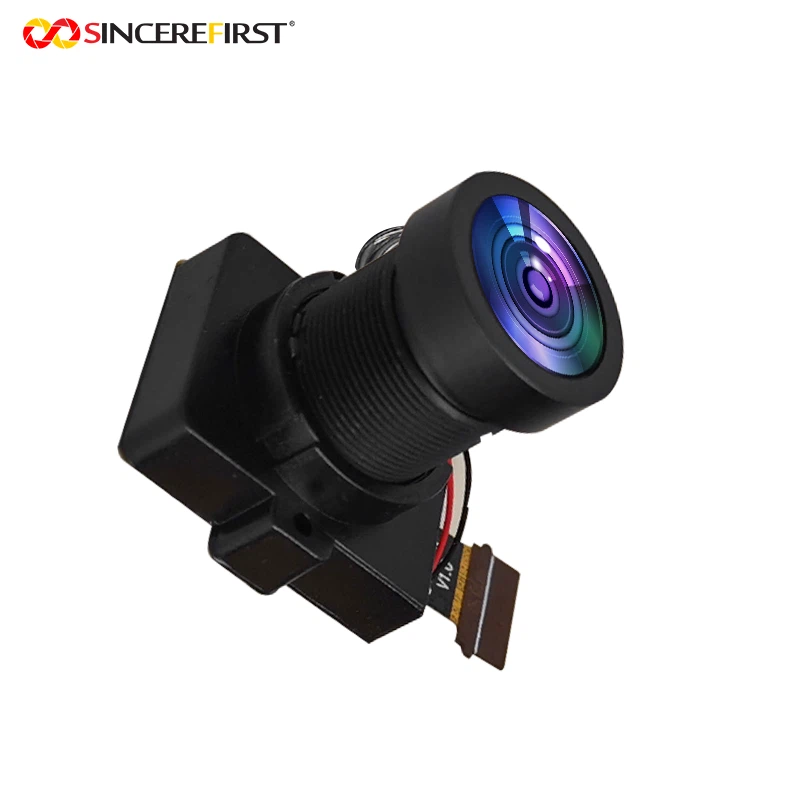

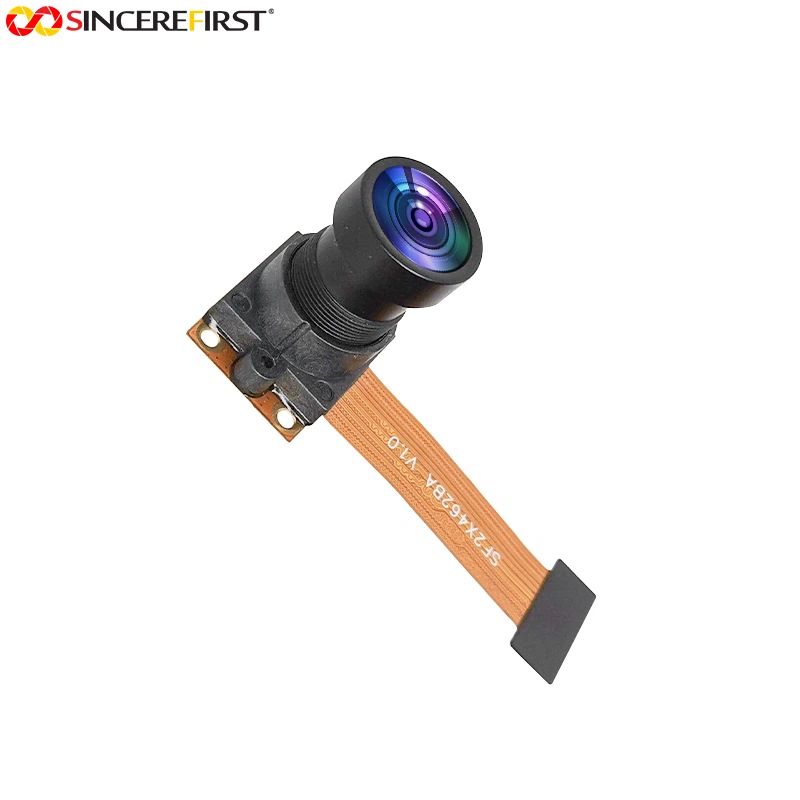

Modúl Ceamara Fócas Seasta

1. Sainmhíniú ar Riachtanas & Céim Dearaidh
Soiléirítear sa chéim seo cásanna feidhmiúcháin agus táscairí teicniúla an mhodúil, ag leagan an bhunsraith le haghaidh forbartha ina dhiaidh sin:
Anailís ar Riachtanais: Deimhnigh na bunriachtanais bunaithe ar an sprioctháirge (m.sh., tá costas íseal/méid bheag de dhíth ar cheamaraí bréagán leanaí; teastaíonn íomháú frith-chur isteach/imlíne shoiléir ó cheamaraí braite tionsclaíochta). Sainmhínigh na príomh-pharaiméadair: taifeach (m.sh., 2MP/5MP), fad fócasach (seasta don fhad lámhaigh sprice), cineál comhéadan (eg, DVP/MIPI), agus inoiriúnaitheacht chomhshaoil ​​(m.sh., raon teochta do bhréagáin: 0-40 céim ).
Dearadh Optúil: Roghnaigh lionsa meaitseála (fad fócasach seasta, saobhadh íseal) agus braiteoir íomhá (m.sh., CMOS le haghaidh tomhaltas ísealchumhachta). Ríomh achar braite an lionsa-chun an pointe fócasach a shocrú (ag cinntiú íomháú soiléir ag an spriocfhad, gan aon choigeartú láimhe ag teastáil).
Dearadh Struchtúrtha & Ciorcaid: Dear blaosc an mhodúil (feistigh méid an táirge sprice) agus PCB (leagan amach an braiteora, an sliseanna tiománaí, agus an comhéadan). Cláir tiománaithe a fhorbairt (meaitseáil an prótacal comhéadan, cinntigh tarchur sonraí gnáth idir an modúl agus an príomh-bhord).


2. Prototype Development & Verification
Déan samplaí fisiceacha de phleananna dearaidh agus fíoraigh féidearthacht:
Déantúsaíocht Fréamhshamhail: Ceannaigh comhpháirteanna samplacha (lionsa, braiteoir, PCB), an chéad fhréamhshamhail (sádráil láimhe de phríomhchodanna, nascáil lionsa).
Réamhthástáil: Feidhmíocht optúil a thástáil (féach an gcomhlíonann an pointe fócasach seasta na ceanglais, m.sh. íomháú soiléir ag 30-50cm do cheamaraí bréagán) agus feidhmeanna leictreacha (cibé an féidir leis an modúl íomhánna a aschur de ghnáth tríd an gcomhéadan, gan aon scáileáin greamaithe/garbhraithe).
Atriall Dearaidh: Coigeartaigh suíomh an lionsa, leagan amach PCB, nó cód an tiománaí bunaithe ar cheisteanna tástála (m.sh., má tá an íomháú doiléir, uasmhéadú ar chruinneas nasctha an bhraiteora an lionsa-).


3. Ullmhú Slabhra Soláthair & Rialú Cáilíochta Isteach (IQC)
Cinntigh soláthar cobhsaí mais-chomhpháirteanna táirgthe agus scrios ábhair lochtacha:
Roghnú Soláthraithe: Soláthraithe cáilithe scáileáin le haghaidh lionsaí, braiteoirí, PCBanna, etc. (dearbhaigh a gcumas táirgthe agus a ndeimhnithe cáilíochta, m.sh., ISO 9001).
Cigireacht Isteach: Seiceáil 100% de na comhpháirteanna ag teacht isteach:
Páirteanna optúla (scríobadh dromchla lionsa, tarchur);
Páirteanna leictreonacha (lochtanna picteilín braiteoir, ciorcad gearr PCB);
Diúltaigh baisceanna neamhcháilithe (m.sh., lionsaí le boilgeoga).


4. Socrú Líne Aifreann Táirgthe & Caighdeánú Próisis
Ullmhaigh do -táirgeadh ar scála mór:
Tógáil Líne Táirgthe: Trealamh a imscaradh (meaisíní SMT le haghaidh gléasta comhpháirteanna PCB, meaisíní nascáil lionsa uathoibríocha, poirt tástála).
Caighdeánú Próisis: Treoirlínte oibriúcháin a fhoirmiú (m.sh., teocht sádrála SMT: 220-240 céim, brú nascáil lionsa: 5N) agus caighdeáin QC (m.sh., "ní mór soiléireacht íomháithe a bhaint amach Níos mó ná nó cothrom le 80% den chaighdeán dearadh").
Oiliúint Foirne: Oibritheoirí traenach maidir le hoibriú trealaimh agus sainaithint lochtanna (eg, conas lionsaí mí-ailínithe a aimsiú).


5. Olltáirgeadh & In-Tástáil Líne
Déan cóimeáil ar scála mór agus monatóireacht cáilíochta fíor-ama:
Gléasta Comhpháirte: Bain úsáid as meaisíní SMT chun sliseanna tiománaí, friotóirí agus toilleoirí a cheangal le PCBanna; ansin ceangail an braiteoir de láimh nó go huathoibríoch agus greamaigh-lionsa fócais leis an PCB.
Calabrú Modúl: Le haghaidh fócas seasta, bain úsáid as poirt chalabrú chun suíomh an lionsa a dhearbhú (cinntigh go bhfuil an pointe fócasach socraithe ag an sprioc-achar, gan aon diall).
In-line Testing: Test each module after assembly:
Tástáil fheidhmiúil (ceangail leis an mbord is mó, seiceáil an bhfuil íomhánna aschur de ghnáth, gan dath a caitheadh);
Tástáil optúil (bain úsáid as cairteacha tástála chun géire íomháithe a fhíorú);
Tástáil cuma (seiceáil an bhfuil scratches sliogáin, mí-ailíniú comhpháirte).


6. Dearbhú Cáilíochta Deiridh (QA) & Tástáil Iontaofachta
Déan baiscshampláil agus fíorú feidhmíochta fadtéarmach:
Cigireacht Baisc Samplála: Sampla randamach 3-5% de na modúil ó gach baisc táirgeachta le haghaidh atriail (cruinneas fócasach a athsheiceáil, cobhsaíocht an chomhéadain).
Tástáil Iontaofachta: Tástáil modúil sampláilte faoi thimpeallachtaí oibre insamhlaithe:
Tástáil teocht ard/íseal (m.sh., -10-60 céim do mhodúil tionsclaíocha, 0-40 céim do mhodúil bréagán) chun a sheiceáil an bhfuil an íomháú cobhsaí;
Tástáil chreathadh (iompar insamhail) chun a chinntiú nach dtitfidh páirteanna.
Anailís & Feabhsú Lochtanna: Má aimsítear táirgí lochtacha (m.sh., doiléir íomháithe tar éis -tástáil ardteochta), lorg an bhunchúis (m.sh. teip ghreamaitheacha an lionsa) agus coigeartaigh an próiseas táirgthe (cuir in ionad an ghreamaitheach ardteochta-).


7. Pacáistiú, Cigireacht Amach (OQC) & Loingsiú
A chinntiú go ndéantar táirgí a chosaint le linn iompair agus go gcomhlíonann siad na ceanglais seachadta:
Pacáistiú: Úsáid málaí frith-statacha (cosc ar dhamáiste leictreastatach do chomhpháirteanna leictreonacha) agus cartáin le cúr (shockproof) do mhodúil phacáiste; marcáil baiscuimhreacha agus sonraíochtaí ar an mbosca seachtrach.
Cigireacht Amach (OQC): Seiceáil na táirgí pacáistithe:
Fíorú cainníochta (meaitseáil an t-ordú seachadta);
Sláine an phacáiste (gan dochar do cartáin/málaí);
Boscaí a oscailt go randamach chun cuma/feidhm an mhodúil a athsheiceáil.
Loingsiú & Doiciméadúchán: Socraigh lóistíocht (m.sh., sainráite do bhaisceanna beaga, lasta do bhaisceanna móra); doiciméid tacaíochta (tuarascáil QC, nóta seachadta, deimhniú comhpháirteanna) a sholáthar don chustaiméir.
